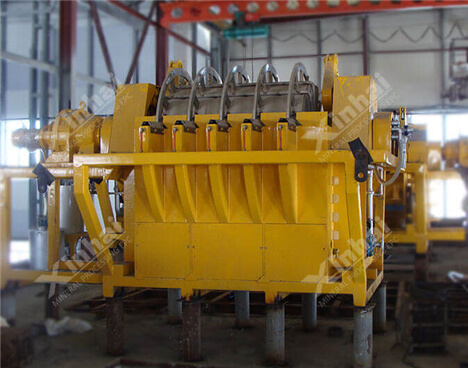

圆盘真空过滤机

产品简介：一款由扇形板组成立式圆盘的真空过滤设备。

处理能力：9～116 ㎡

产品改进：聚丙烯塑料滤板，重量轻、抗腐蚀；传动机构可以无级调速，按需要改变主轴转速。

优势特点:

1、该圆盘真空过滤机的电磁无级调速电机采用摆线针轮减速器蜗轮传动，操作方便，提高效率，减少噪音，降低能耗;

2、扇形板为工程塑料制造的格子式，新型扇形板有效提高了使用性能和使用寿命;

3、技术经济效果较好;

4、占地面积小、制造容易、吸附能力强等。

24小时香蕉视频在线观看黄热线 15311826765

如果您有任何的问题，请通过以下方式联系香蕉黄片影院，香蕉黄片影院将给您更多更好的协助！

圆盘过滤机适于处理含有矿泥的细粒精矿。主要用于过滤浮选精尾矿以及有色金属精矿等细粒物料的脱水，也可用于冶金、化工、石油、污水处理等方面的固液分离。

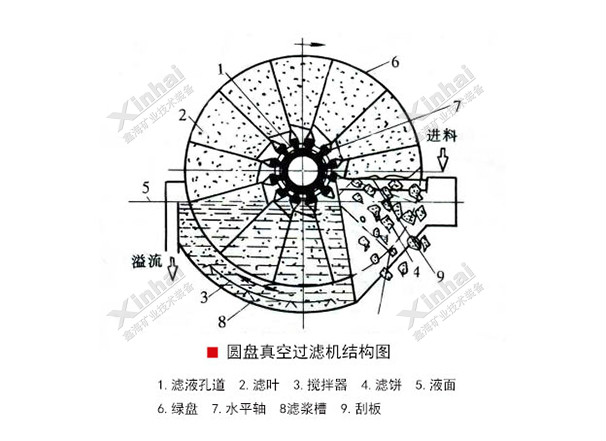

圆盘真空过滤机的过滤圆盘在矿浆槽中缓慢转动，借助真空泵形成的压力差，使固体颗粒吸附在圆盘的滤布上，形成一定厚度的滤饼。滤液透过滤饼和滤布从中心轴排除，滤饼在刮刀和鼓风机产生的压力风作用下，掉进卸滤饼槽中。

圆盘式真空过滤机的结构特点是什么？

扇形滤板脱水孔分布均匀，孔率合理，筋条尺寸大，由高强度工程塑料制成，使用寿命提高了1-1.5倍。

滤液管过滤面积大，分配头腹腔面积大，提高了抽气率和滤液排放效果。

耐磨锦纶单丝或双层复丝滤布使脱水率提高且不易堵塞，延长了使用寿命。

多点干油泵集中自动润滑。

滤布自动清洗装置，保持了其良好的脱水效果。

卧式强制变速搅拌，轴端采用橡胶及石墨盘根和水压差三重密封，确保不漏浆。

每盘由20片滤扇板组成，加强了过滤过程控制，成饼厚均匀。

摩擦片采用特制耐磨材料硼铸铁，刚柔相济，密封效果好，使用寿命长。

滤液管为高强度耐磨陶瓷复合钢管，提高寿命10倍以上。

滤液管与滤扇接口去掉上下法兰，采用模具定位直接焊接，减少90%可能漏气点。

型号	过滤面积(m²)	过滤盘数	过滤盘直径(mm)	圆盘转速 (r.p.m)	主传动电动机功率(kw)	搅拌用电动机功率(kw)	外形尺寸 (长×宽×高) (mm)	重量 (kg)
PG9-2	9	2	1800	0.08～1.89	1.1	1.1	2290×2510×2100	2510
PG18-4	18	4		0.254～1.14	1.5		2833×2340×2295	3980
PG27-6	27	6		0.254～1.14			3820×2300×2320	4620
PG39-4	39	4	2700	0.074～0.72		1.5	3015×3275×3275	5650
PG58-6	58	6		0.254～1.14	2.2	2.2	3930×3355×3275	10980
PG78-8	78	8		0.254～1.14	2.2	2.2	4700×3400×3300	13600
PG116-12	116	12		0.285～1.285	4	4	6330×3355×3275	15000
