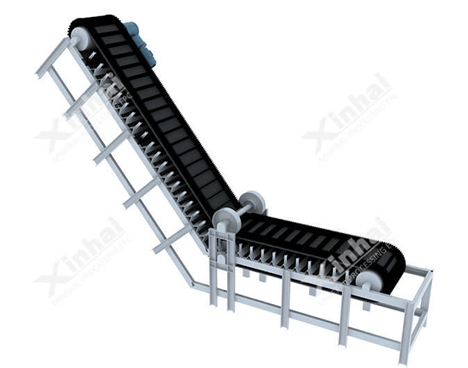

波状挡边带式输送机

产品简介：一款近距离、大倾角输送物料的带式输送机。

处理能力：13-794 m³/h

产品改进：采用具有波状挡边和横隔板的输送带，倾角可在0-90°范围任意布置。

优势特点:

1、该大倾角皮带输送机输送倾角大，可达90°，是大倾角输送和垂直提升的常用设备，因而可以节约占地面积，节省设备投资和土建费用，取得综合经济效益；

2、结构简单，各主要部件均可与通用带式输送机通用，给使用、维修带来方便；

3、运行稳定，没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象；

4、运行平稳、噪声较小;

5、由于不存在装料时的挖掘阻力和运行时的内摩擦、外摩擦阻力，因而能耗小；

6、垂直挡边机还可以在机头和机尾设置任意长度的水平输送段，便于和其它设备衔接。

24小时香蕉视频在线观看黄热线 15311826765

如果您有任何的问题，请通过以下方式联系香蕉黄片影院，香蕉黄片影院将给您更多更好的协助！

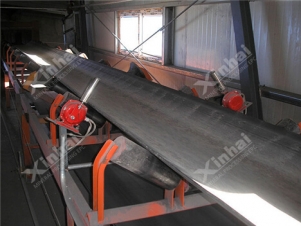

大倾角皮带输送机广泛应用于煤炭、冶金、建材、粮食、化工、电力等部门，在井下采矿工程、露天采矿、大型自卸船等方面都有所应用。

大倾角皮带输送机的结构是在平行橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边"，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。

1、大倾角波状挡边带式输送机的结构？

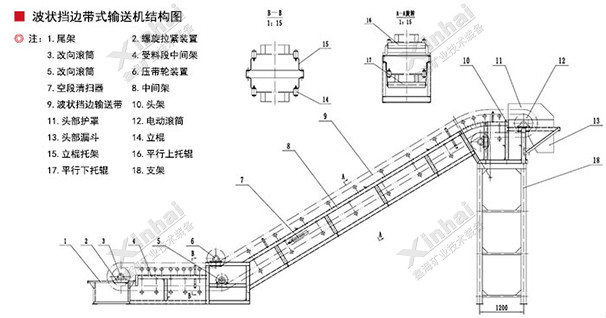

波状挡边输送带、驱动装置、传动滚筒、改向滚筒、压带轮、托辊、托带辊、立辊、拍打轮清料装置、拉紧装置、机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等构成。

2、大倾角波状挡边带式输送机的整机布置形式？

为获得较好的受料和卸料条件，本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段，并在下水平段受料，在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接，下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

不同带宽、挡边高、倾角的许用上限粒度amax和大带速vmax
